西安中峰ZFLD-V多功能漏電保護器測試儀
多功能漏電流測試儀使用手冊
一．性能簡介
ZFLD-V剩余電流保護器測試儀根據電流型漏電保護器的工作原理，依據GB 16917-1997要求，設計而成的一種用來測量線路，設備漏電電流大??；檢測電流型漏電保護器的動作電流、動作時間是否滿足標稱，判定其性能好壞的測試儀器。漏電電流和漏電動作時間 ，采用液晶顯示.結構小巧，操作簡單。接線判定，插座檢測指示燈提示。適用于低壓電網的安全管理人員的漏電保護產品生產維護人員的使用。
二，工作原理
漏電保護器從原理上分為兩大類，一種是電壓型漏電保護器；另一種是電流型保護器。電壓型漏電保護器由于需要附加一個接地極，而且這種接地電極還會相互干擾，易引起誤動。另一方面因電壓導線很細，經受不住感應電壓的沖擊常燒毀，中性線絕緣不好是分流作用等 ，都會引起電壓型漏電保護器的拒動。所以現在基本上是淘汰了。近兩年來，電力系統中低壓電網中應用的基本上是電流型漏電保護器。當人體觸電，電氣設備絕緣不好，或是有單相接地故障時，都會產生一個漏電電流。對人或設備造成損傷或損壞。因此，在低壓電網中，漏電保護器的定時，定期進行校驗與功能性測試是的。規程規定：電流型漏電保護器應進行動作電流及動作時間的測試與校準。ZFLD-V型漏電保護器測試儀就是一款用于測試線路及其線路運行中的漏電保護器進行測試的儀器。
三：產品特征
● 該儀器可以檢查單相三相插座相,零、地接線正確與否
● 可以根據需要測試該線路中的實際漏電電流。
● 在測試過程中根據實際需要情況儀器利用的微電腦控制器自動斷測試漏電電流所需要的檔位，自動完成檔位轉換，減少了測試數據的誤差，有效的了儀器的測試精度。
● 帶電 /不帶電 均可測試。接線簡單。操作方便。
● 測試數據采用液晶數字化顯示方式。動作電流、時間讀數直觀方便。
● 測試范圍較大。
四、 儀器技術參數:
1. 輸出漏電電流 0 -1000 毫安 連續可調。儀器內置多級檔位，數據的測試過程中，本儀器利用數字處理系統，在測試過程中自動識別測試范圍，自動換檔。有效的了測試儀器的測試精。
2. 測試時間：0 ---9999 毫秒
3. 儀器自動輸出電壓為：220V使測試工作更為簡單方便。
4. 測試保護器的型號為：三相，單相，三相四線制等多種型號的漏電保護器
五. 儀器視圖和說明:
面板示意圖1
（復位鍵）儀器測試過程中進行復位使儀器置于開機的初始狀態。
（設置鍵）設置漏電保護器的漏電流位。
（動作時間鍵）當電流值設置結束后，對漏電保護器的動作時間進行測試時的操作鍵。
（動作電流鍵）對漏電保護器的小動作電流值進行測量。
※ ※ 操作步驟 ※ ※ ※
1．動作時間的測量
ON — 漏電保護器閉合
OFF — 漏電保護器斷開

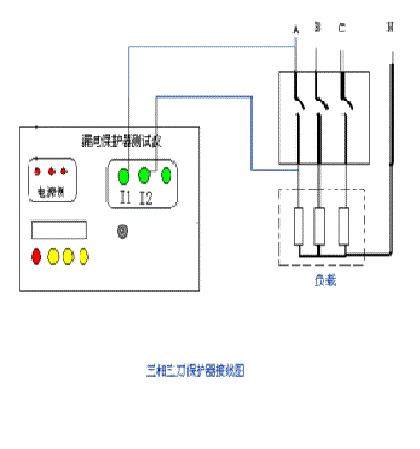

接線圖2
附注：不帶電測試接線參照圖。

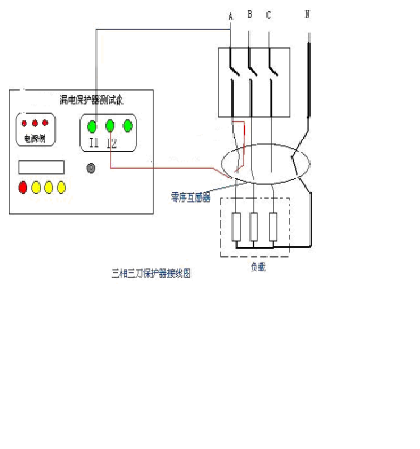

帶電測試接線圖3
附注：帶電測試接線參照圖。
儀器開機顯示閃爍set k表示是否進行電流校驗，如果校驗長按動作電流鍵。（具體見校驗方法）
否則1分鐘進入測試界面T=0000MS則表示儀器正常。
?？梢蚤_始測試工作。按下設置鍵根據漏電流大小調節可調旋鈕使電流達到要求值，按下動作時間鍵，漏電保護器斷開蜂鳴器鳴響提示測量結束，儀器所顯示的時間即為漏電保護器的動作時間。
例如： 儀器測試漏電保護器在 30 毫安 時的動作時間，參照圖示方法接線后，按設置鍵，緩慢調節可調旋鈕電流值到達 30 毫安，按下時間測量鍵，待漏電保護器動作，蜂鳴器響提示測試結束。
所顯示的 T=0040 毫秒 即為所測動作時間值
40 毫秒。
儀器測試漏電保護器在 300 毫安 時的動作時間，參照圖示方法接線后.按一下設置鍵，緩慢調節可調旋鈕電流值到達 300 毫安（當電流大于200 毫安時儀器自動換檔.有效的了測試數值的精度 ），按下時間測量鍵，待漏電保護器動作，蜂鳴器響提示測試結束。儀器所顯示的 T=0050 毫秒 即為所測動作時間
50 毫秒 。
2．動作電流的測量
1.按參照圖正確接線后,把保護器置于閉合狀態.儀器開機正常工作.按一下設置鍵,按動作電流鍵,緩慢調節可調旋鈕,直到保護器動作,蜂鳴器鳴響提示測試結束,儀器所顯示的值，即為儀器動作電流值.
六：電源插座接線的檢查：
本檢測器即能檢查單相三眼插座相,零、地接線正確與否。
注意：如果出現三個燈全亮它屬于“缺零相零錯”和“缺地相地錯”中的一種，不過這種情況是極少見的。
燈光顯示說明：●亮燈表示 ○非亮燈表
1. ○○● 相零錯 插座上的相線（L）錯接在N上，零線（N）錯接在L上 把插座上的（L）零線（N）對調再重新○接線
2.●○● 相地錯 插座上的相線（L）錯接在E上，地線（E錯接在L上 把插座上的相線（L）同地線（E）對調再重新接線
3. ○○●缺零線 插座上缺少零線（N） 檢查插座上的零線是否接實或開路（電線斷路）后重新連接
4. ○●○缺地線 插座上缺少地線（E） 檢查插座上的地線是否接實或開路（電線斷路）后重新連接
5.○○○ 缺相線 插座上缺少相線（L） 檢查插座上的相線是否接實或開路（電線斷路）后重新連接
6. ○●● 接線正確
七.運輸和售后服務
包裝好的測試儀在避免雨、雪、猛力撞擊等
直接條件影響下，可用任何交通工具運輸，注意不得長時間震動。
售后服務：若本機發生故障，非人員不得打開儀器，應返送本公司維修?；蚴桥c本公司售后服務處聯系。
八. 簡單故障排除：
（一）、開機沒有顯示應檢查電源線是否接好，保險絲是否熔斷。
（二）、開機儀器處于鳴響狀態時，檢查漏電保護器是否置于閉合狀態。
警告！ 本產品帶有交流 220 伏電源輸出,使用時小心謹慎,避免發生觸電事故.
九．校表功能
儀器開機顯示閃爍set k表示是否進行電流校驗，如果校驗：I1和i2接標準電流表
1.打開電源開關，長按動作電流鍵。
2.然后按設置鍵改變電流系數K的大小
I=0000.00
K=1.000
3. 再按動作時間鍵完成校驗。

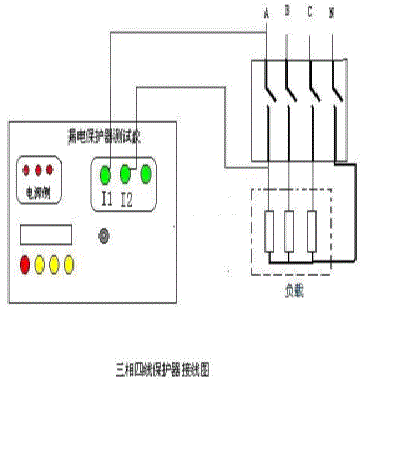

接線附圖：
